Dubbelstråle sintringsvagn

Denna höghållfasta dubbelstrålade sintringsvagn från Yuexin är en bärande utrustning för stålsintringsproduktionslinjer.  Det utvecklades oberoende av Yuexin Machinery Manufacturing Co., Ltd. för storskaliga driftförhållanden för sintringsmaskiner, med en integrerad design av "dubbelbalksbärande struktur + slitstarka gallerstänger + flexibel tätning". Det kan uppnå kontinuerlig sintring och transport av sintringsråmaterial som järnmalmspulver vid höga temperaturer på 1000-1300 ℃. Den har hög belastningshållfasthet och låg materialläckagehastighet. Jämfört med traditionella enbalksvagnar ökar dess strukturella styvhet med 45 % och dess livslängd förlängs med 60 %, vilket gör den till en nyckelutrustning för att uppnå effektiv och energibesparande produktion i stålverkssintringsverkstäder.

Produktparameter (specifikation)

Produktfunktion och applikation

Produktegenskaper

Höghållfast dubbelbalksstruktur: Double-Beam Sintering Trolley-ramen antar en Q690 höghållfast stål dubbelbalksvetsad struktur och genomgår en total åldringsbehandling för att eliminera svetspåfrestningar, med en böjhållfasthet på upp till 1200 MPa; tvärbalkarna och längsgående balkarna är sammankopplade med hjälp av en tappförband, förstärkta med förstyvningar, vilket säkerställer ingen deformation under tunga belastningar och höga temperaturer, och smidig och obehindrad vagndrift.

Utmärkt slitstarkt gallerstång och utloppsprestanda: Roststängerna är gjutna av ZG35Cr24Ni7SiN värmebeständigt och slitstarkt stål, och ytan är behandlad med aluminiserande, vilket ökar slitstyrkan vid hög temperatur med 50 %; roststängerna har en förskjuten konstruktion, med en ventilationsarea på över 35 %, vilket säkerställer enhetlig sintring och minskar materialläckage, med en läckagehastighet som kontrolleras inom 0,5 %.

Utmärkt tätningsprestanda: En "elastisk platta + grafit" sammansatt tätningsstruktur används mellan vagnarna, och en sidotätningsanordning är utrustad mellan vagnen och spåret, vilket effektivt isolerar den sintrade rökgasen från att läcka ut och minskar energiförbrukningen; tätningskomponenterna är gjorda av högtemperaturbeständiga elastiska material, med en livslängd på över 8000 timmar, vilket minskar täta byteskostnader. Låga drift- och underhållskostnader: Hjulen på dubbelbalkssintervagnen är smidda av 42CrMo legerat stål, med en ythårdhet på HRC58-62 efter härdningsbehandling.  I kombination med importerade högtemperaturbeständiga lager minskar felfrekvensen med 80%; gallerstängerna har en installationsdesign med snabbkoppling, vilket ökar utbyteseffektiviteten med 70 % och minskar den årliga underhållskostnaden per vagn med 40 %.

Ansökan

Dubbelstrålesintringsvagnen används i stor utsträckning i sintringsproduktionslinjer inom stål- och metallurgisk industri, lämplig för olika specifikationer av sintringsmaskiner från 180㎡ till 600㎡, med uppgifterna att bära, transportera och sintra blandade material som järnmalmspulver, bränsle och flussmedel.  Specifikt appliceras den i materialfördelningsområdet, antändningsområdet, högtemperatursintringsområdet och kylområdet i sintringsmaskinen. Den är anpassningsbar till olika sintringsprocesser, inklusive sura och alkaliska processer, och är särskilt lämplig för de högintensiva, kontinuerliga sintringsproduktionsbehoven hos stora stålföretag, vilket ger stöd för kärnutrustning för att förbättra kvaliteten, energieffektiviteten och kostnadsminskningen av sintrad malm.

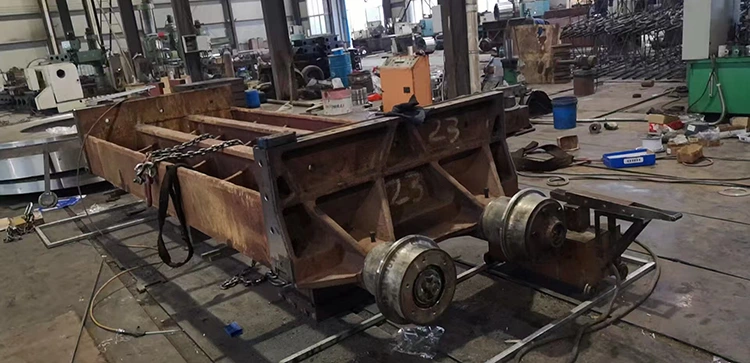

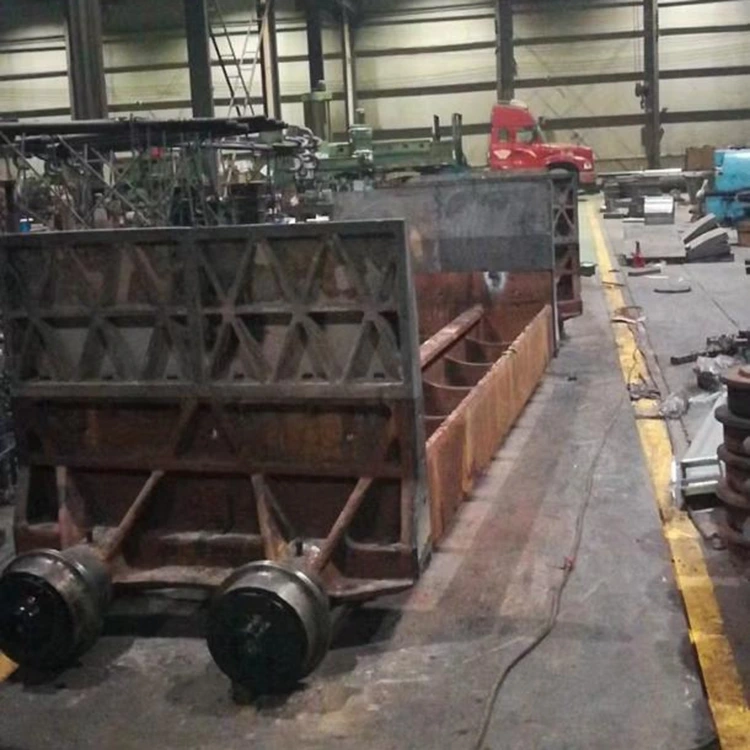

Dubbelbalksramdetaljer: Närbilder av svetssömmarna, förstärkande ribbalayout och dubbelbalksramens övergripande struktur, som visar ramens åldringsbehandlingsmarkeringar och materialtestningsrapport; illustrerar kopplingsprocessen mellan dubbelbalken och vagnpanelen, jämför de strukturella styvhetsskillnaderna med traditionella enkelbalksvagnar, visar Yuexin Machinerys strukturella design och svetsteknikkapacitet.

Roststång och installationsdetaljer: Förstorade vyer av gjutningsstrukturen, aluminiserat skiktglans och sicksackarrangemangsstrukturen för gallerstängerna, vilket förklarar ventilations- och anti-läckageprinciperna för gallerstängerna; visar upp den snäppfästa installationsstrukturen för gallerstängerna, förklarar den snabba bytesprocessen, vilket minskar stilleståndstiden för underhåll.

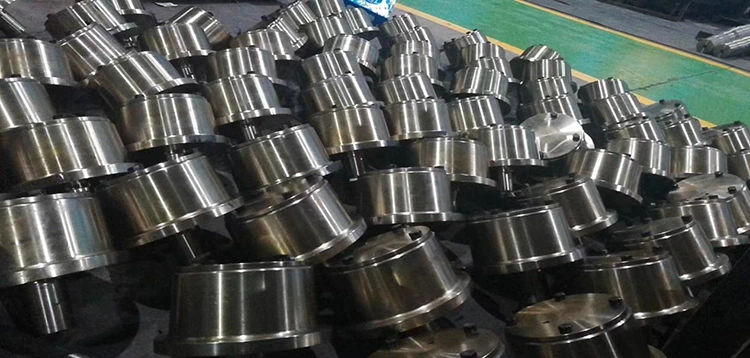

Hjuluppsättning och tätningsdetaljer: Visar smidesprocessen av hjulen och tätningsstrukturen för lagersätet, förklarar precisionskontrollen av hjulet och spårpassningen; Närbild av den sammansatta tätningsanordningen mellan vagnarna, förklarar dess elastiska kompensationsfunktion vid höga temperaturer, vilket minskar rökgasläckage och energiförlust.

Värmebeständighet och skyddsdetaljer: Visar vagnpanelens högtemperaturbeständiga beläggning och ramens värmeisolering och skyddsåtgärder, förklarar kontrollen av inverkan av höga temperaturer på vagnens kärnkomponenter; visar rengöringsanordningens gränssnitt för vagnen, förklarar rengöringsschemat för kvarvarande sintrade malmmaterial, vilket säkerställer en långsiktigt stabil drift av vagnen.
