Jaw Curser

Yuexin Machinerys käftkross kan anpassas vad gäller matningsöppningsstorlek och kapacitet, perfekt matchande krossproduktionslinjerna för små och medelstora mineralbearbetningsanläggningar och sand- och grusanläggningar. Utrustningen har även klarat CE/ISO-certifiering och kommer med ett års garanti, vilket säkerställer sinnesro vad gäller kvalitet och eftermarknadsservice. Produkten har vunnit global kundkännedom för sitt höga kostnads-prestandaförhållande och har exporterats till mer än 20 länder i Europa, Amerika och Sydostasien, och samlat på sig rik branscherfarenhet och ett gott marknadsrykte.

Denna käftkross är speciellt utformad för bearbetning av hårda material som granit och basalt, med särskilt strikt materialval för dess kärnkomponenter. Krosskammaren är gjord av högmanganstål, och ramen är gjord av gjutstål, med en maximal matningsstorlek på 600 mm. Dessutom säkerställer den avancerade excentriska axelstrukturen stabil drift, lång livslängd, enkel installation, bekymmersfritt underhåll och enkel användning, balanserar prestanda och praktiska egenskaper.

Produktparameter (specifikation)

Produktfunktion och applikation

Denna käftkross har fyra kärnfördelar: en krosskammare av högt manganstål som är slitstark och slagtålig och erbjuder ett stort krossförhållande; en excentrisk axel i kombination med en armbågsplattastruktur för stabil drift och låg felfrekvens; en flexibelt justerbar utloppsport för att möta olika krav på utgående partikelstorlek; och en förseglad design som förhindrar damm och buller och uppfyller miljökraven. Det används i stor utsträckning inom olika områden som grov krossning av malmer i gruvdrift, resursåtervinning av byggavfall, krossning av byggmaterial och krossning av metallurgisk slagg.

Produktionsdetaljer

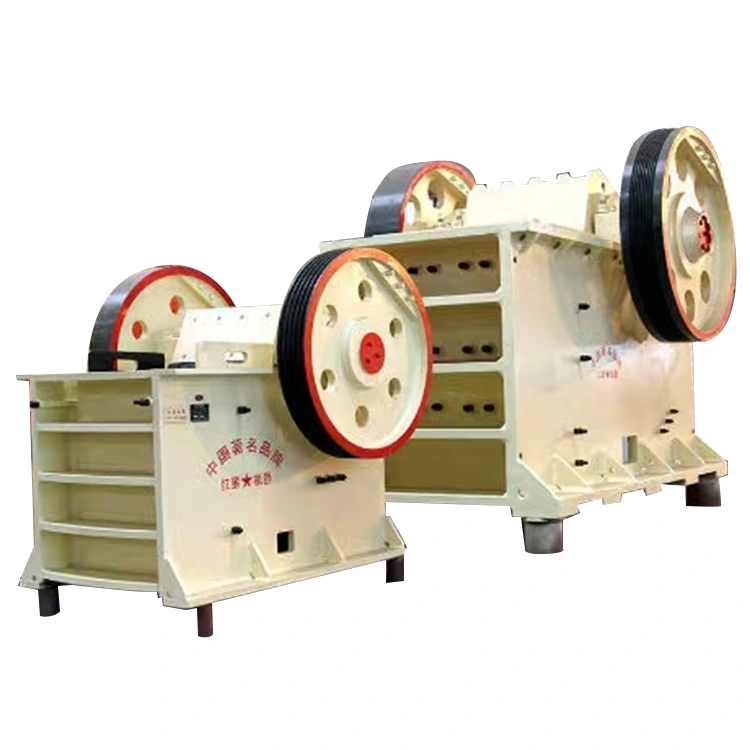

1. Övergripande utseende (framifrån): Den integrerade ramen i gjutet stål och designen med bred matningsöppning rymmer stora material.

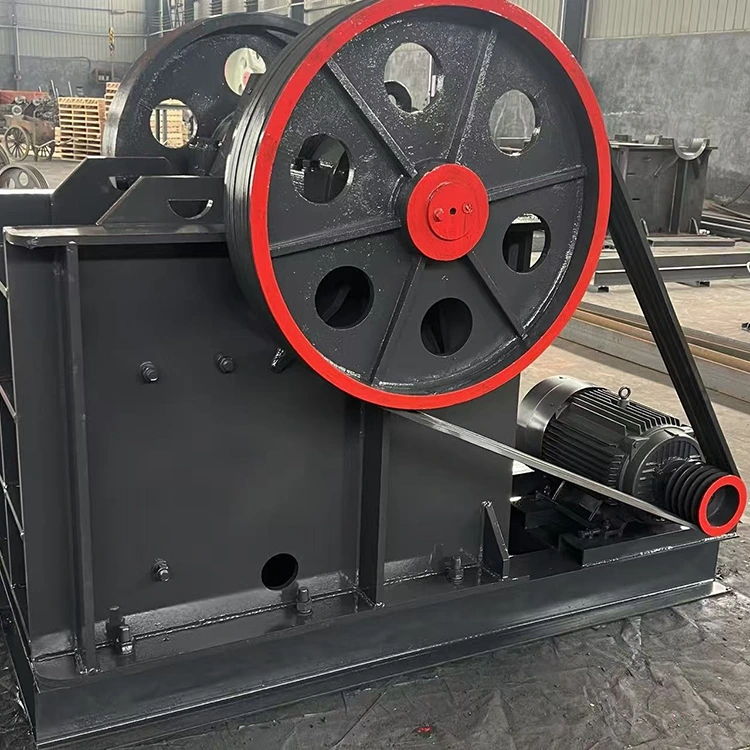

2. Övergripande utseende (sidovy): Den kompakta excentriska axelns drivstruktur sparar utrymme och underlättar integration i produktionslinjer.

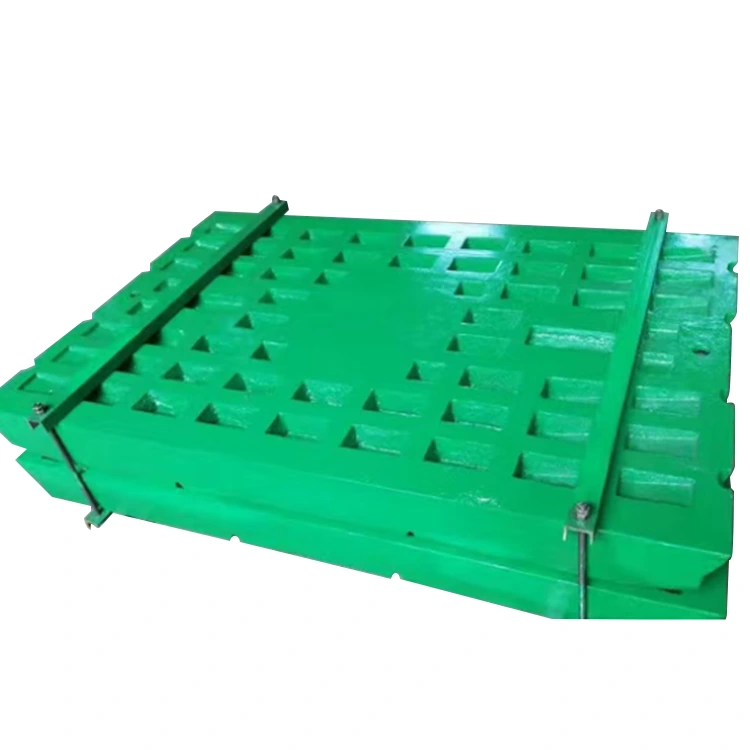

3. Krosskammarens inre (Detalj av högmanganståltandplatta): Tandplattan av högmanganstål (hårdhet HRC58+) är slitstark och slagtålig, vilket förlänger utrustningens livslängd.

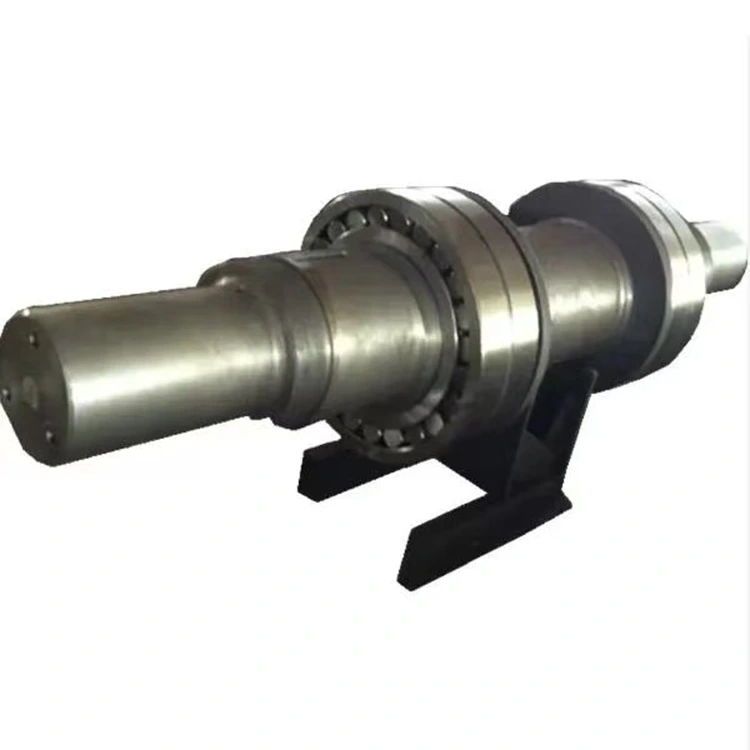

4. Excentrisk axel + lagerkomponentdiagram: Den förtjockade excentriska axeln tillsammans med ett tätat lager säkerställer stabil drift, lågt ljud och långa underhållsintervall.

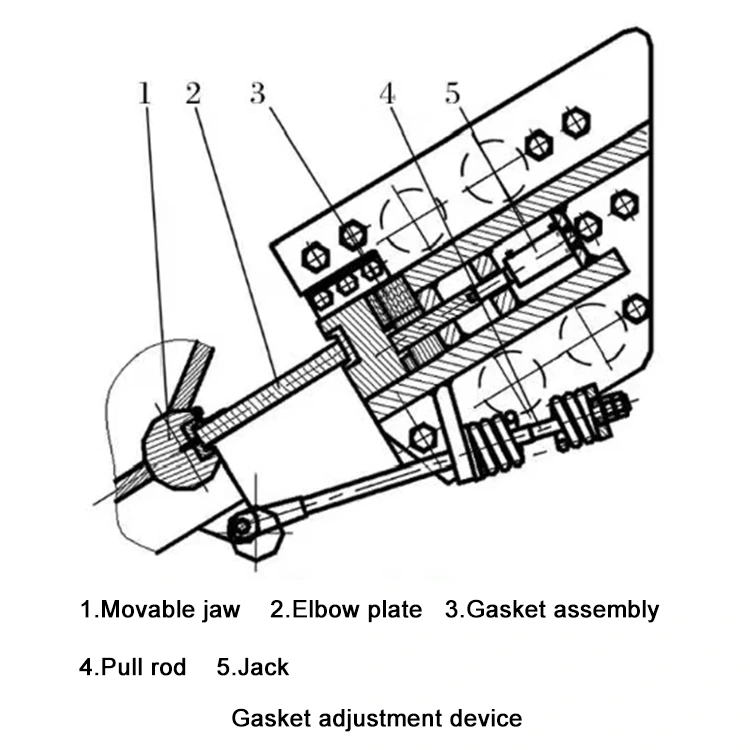

5.Discharge Port Adjustment Operation Diagram: Utloppsport Adjustment Device | Manuell/hydraulisk justering (tillval), exakt kontroll av urladdningspartikelstorlek (10-120 mm) Manuell justering av shimstyp: Diagrammet nedan visar justering av shim-typ urladdningsport. Utloppsportens storlek justeras genom att trycka på armbågsplattans säte med bultar och ta bort eller lägga till mellanlägg. Diagrammet visar komponenter som den rörliga käften, armbågsplattan, mellanläggsenheten och dragstången.

6. Hydraulisk justeringsanordning: Bilden nedan visar en hydraulisk justeringsanordning för utloppsporten på en käftkross. Utloppsportens storlek justeras genom att trycka relevanta komponenter genom en hydraulcylinder, vilket kan uppnå steglös och exakt justering.
